JK-F系列智能型天然电场频谱、扫频物探测量仪

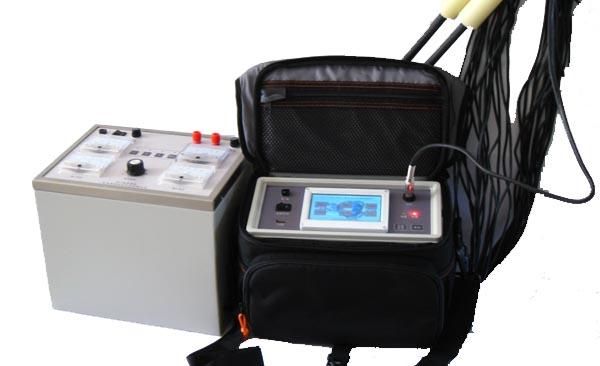

JK-F型天然电场选频仪
仪器简介
   1、JK-F系列智能型天然电场频谱、扫频物探测量仪是我公司为了解决深部找矿、地热勘探等地质问题而研发出来的新一代高端选频仪。技术完全超越所有同类产品。
      剖面测量频率可调——可设置“最佳剖面测量频率”
      测深频率可设置——可以做精确的“频率测深”。
   2、硬件系统采用主频达400M的ARM9处理器和16位Δ-ΣADC高速采样处理;软件系统采用中文WinCE 5.0操作系统,支持大容量U盘存储数据,文件拷贝,系统升级等功能。
   3、卓越的软硬系统为信号的DSP处理打下良好基础,信号处理采用快速FFT、IIR等世界通用数字滤波器算法,数据稳定、抗干扰能力强、精度高、速度快。
   4、采用4.3吋TFT真彩液晶触摸屏,完美的人机界面,操作简单,测量过程中同步显示测量曲线和测量数据。
   5、支持屏幕截图、曲线放大等功能,可以观察测量曲线细微变化。
   6、利用随仪器配套的“测量数据管理管理软件”可以直接绘制生成等值线图和异常曲线图。
系列明细
JK-F1智能型天然电场频谱物探测量仪 JK-F2智能型天然电场扫频物探测量仪 JK-F3智能型天然电场扫频物探测量仪
仪器原理
   测量大地电磁场对地下地质体作用下产生的电磁场反射脉冲的频谱和逆变化规律,从而确定地质体的空间分布和性质。
应用范围
   1、找矿:可应用于深部找矿和快速寻找各种不同类型的金属或非金属矿藏,特别对石英脉型金矿、矽卡岩型矿床有独特效果;可以确定矿体位置、走向、长度、宽度、矿体的层数和各层的埋藏深度、估算矿体的品位。
   2、地热勘探:在地热构造中解决地下热水的分布范围、深度和走向等问题。
   3、找水:广泛应用于城市、山区、平原快速寻找和评价不同类型的地下水。确定井位、单井溶水量、含水层的层数和各层的深度。
   4、解决工程地质和灾害地质问题:寻找不同成因的洞穴、应用于考古工作、确定煤矿采空区位置和深度、确定煤矿突水点位置、超前预测隧道或煤矿开采突水或崩塌。
仪器特点
   1、剖面地质效果好:剖面测量频率可调,可设置“最佳剖面测量频率”
   2、测深地质效果好:测深频率可设置,可以做精确的“频率测深”
   3、速度快、效率高:和常规电法测量不同,测量速度快,每工作日可完成大量剖面测量工作。
   4、携带方便:本仪器是利用大地电磁场作为工作场源,不需要笨重的人工供电装置,整套仪器重量不超过2公斤。
   5、操作简单:中文WinCE 5.0操作系统,4.3吋TFT真彩液晶触摸屏,完美的人机界面,测量过程中同步显示测量曲线和数据。
   6、精度高:卓越的硬件系统,主频达400M的ARM9处理器对信号采用快速FFT、IIR等世界通用数字滤波器算法。分辨率高达0.1uV,±1%的高精度测量,频率响应范围0.1-10KHZ,频率的固定误差接近于0。
   7、抗干扰能力强:采用IIR数字滤波器,对工频干扰(国内50Hz,国外60Hz)抑制能力可手工调节0到99.999%。
   8、观测参数多:△V、ρr、椭圆激化等各种参数。
   9、采用多方位、多频率、多装置和多参数的测量方法,获得各种异常图,解决地质体的位置、走向、厚度和埋深等问题,提高找水找矿的成功率,减少投资风险。
仪器参数
   1、测量参数:△V、ρr、椭圆激化等各种参数
   2、操作系统:中文版Windows CE 5.0
   3、处理器:ARM9,主频400M,64M Flash,64M SDRAM
   4、AD转换器:16位Δ-ΣADC,5MSPS
   5、显示器:4.3吋TFT真彩液触摸晶屏(16:9比例),分辨率480×272,测量过程中同步显示测量曲线和测量数据
   6、电压输入范围:±3.3V,自动转换量程,ESD>2000V
   7、分辨率:0.1uV;测量电压精度:±1% ±1个字
   8、频率输入范围:0.1-10KHZ
   9、输入阻抗:≥100MΩ
   10、工频抑制能力(国内50Hz、国外60Hz):手工调节0到99.999%
   11、连接:USB 2.0
   12、数据和图形存储(扩展):8G
   13、电源:内置可充电锂电池7.4V   5.2AH
   14、功耗:300mA  连续工作≥20H
   15、工作环境: 温度:-10℃~+45℃   相对湿度:≤ 85%
   16、整机重量:2Kg   体积:26CM×12CM×17CM
仪器屏幕截图
JK-E型选频仪屏幕截图 JK-E型选频仪屏幕截图
采用Windows CE操作系统,4.3吋TFT真彩液晶触摸屏,完美的人机界面,操作简单,测量过程中同步显示测量曲线和测量数据
最佳剖面测量频率
   《天然电场选频物探新方法》(简称“选频法”)发明人韩荣波副教授提出的“最佳剖面测量频率”(简称“最佳测量频率”或“最佳频率”)理论,是选频法理论研究核心问题的重大突破。
   多年以来,韩教授在做探矿、找水等野外地质勘探工作过程中就发现,在做剖面测量工作时,往往有一个频段的天然电场对地质体的勘探效果最为明显。韩教授称之为“最佳频率”。因此,我们在地质勘探工作过程中,要重点接收并分析这些频段的天然电磁场,对发现、跟踪和圈定地质体相关异常有很重要的作用。通过多年理论研究和野外试验,我们已经掌握如何获得“最佳频率”的方法。
   “剖面测量”工作,最重要目的是发现、跟踪和圈定地质体相关异常。所以在做剖面测量时,我们应该选择测量哪些频率的天然电场,是一个很关键的问题。通过我们三十年以来大量的理论研究和野外实际工作,认为25Hz67Hz170Hz这三个频率在剖面测量工作中有很好的代表性(有关这三个频率的选择原理,请参阅韩教授撰写的《天然电场选频法》相关内容)。所以,剖面测量频率的选择,关键是要选对,而不是越多越好。有人仿冒我公司产品,随意增加了几个测量频率以示“创新”,这完全是糊弄用户,根本不懂天然电场选频法最基本的方法原理。
   随着电子测量技术的进步,很多理论上的课题都可以付诸实现。利用我公司最新研发的JK-F系列选频仪剖面测量频率可调的功能,可设置最佳测量频率,极大地提高发现、跟踪和圈定地质体相关异常的能力。
